Проектирование и согласование АСКУЭ для ТОО «Варваринское»

Заказчик Solidcore Resources - Варваринский хаб

Разработали комплект технической документации для АСКУЭ двух вводов 110 кВ и согласовали техническое задание, технический проект и программу испытаний с АО «KEGOC».

ТОО «Институт Автоматизации» разработало проектную документацию для автоматизированной системы коммерческого учета электроэнергии ТОО «Варваринское» в селе Варваринка Костанайской области. Проект охватывает две точки коммерческого учета на вводах Т1 и Т2 подстанции 110/10 кВ.

В состав комплекта вошли техническое задание, технический проект, программа опытно-промышленных испытаний и однолинейные схемы. Документация подготовлена с учетом технических условий АО «KEGOC».

Проектом предусмотрена двухуровневая архитектура АСКУЭ. На нижнем уровне выполняются измерение и передача данных от счетчиков «Меркурий 234», на верхнем — автоматический сбор, обработка, хранение и предоставление информации на сервере предприятия. Для централизованной работы с данными предусмотрен программный комплекс «Энергосфера 8.1», развернутый на сервере Dell PowerEdge T160. Он обеспечивает опрос счетчиков с 15-минутным интервалом, проверку полноты данных, ведение архивов, формирование расчетных групп и отчетов. Пятнадцатиминутные приращения активной и реактивной электроэнергии должны передаваться в АСКУЭ АО «KEGOC» автоматически по FTP-протоколу. Основной канал связи организуется по ВОЛС, резервный — по сети GPRS.

Согласованный комплект определяет требования к измерительным комплексам, каналам связи, синхронизации времени, защите и хранению данных, формированию отчетов и энергетических балансов. Он также устанавливает порядок опытно-промышленных испытаний и создает документальную основу для освидетельствования комплексов учета, проведения ОПИ и последующего ввода системы в промышленную эксплуатацию.

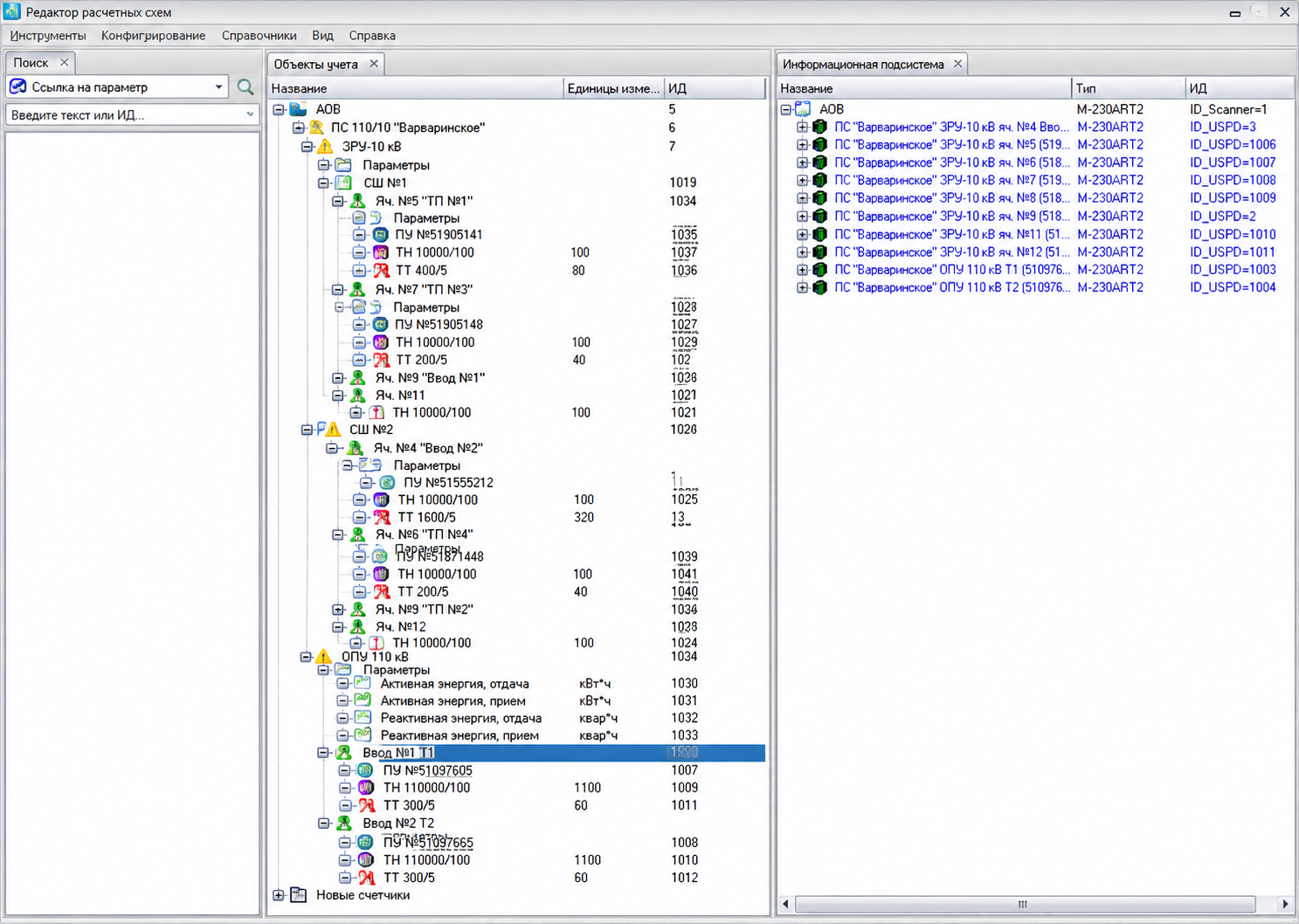

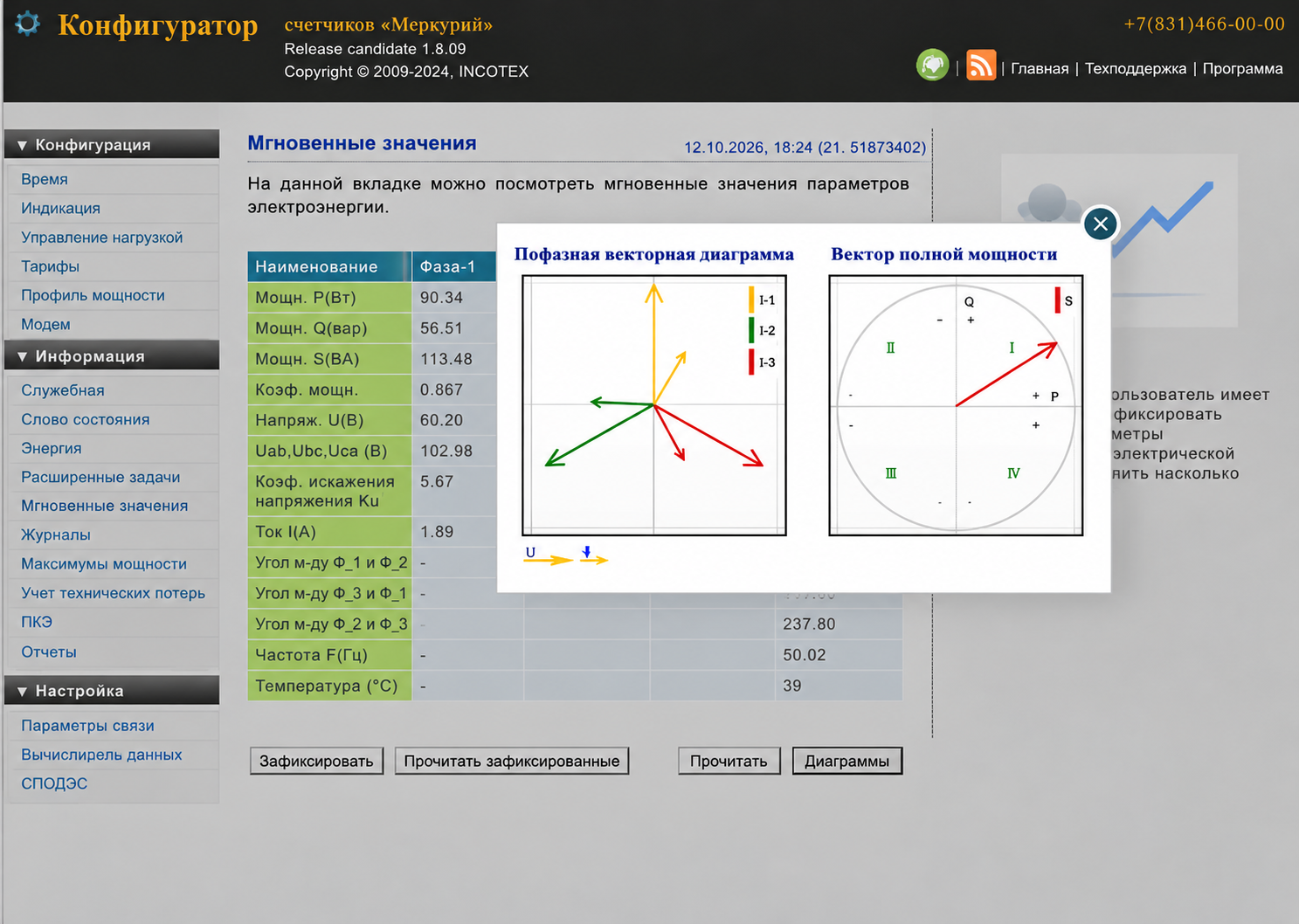

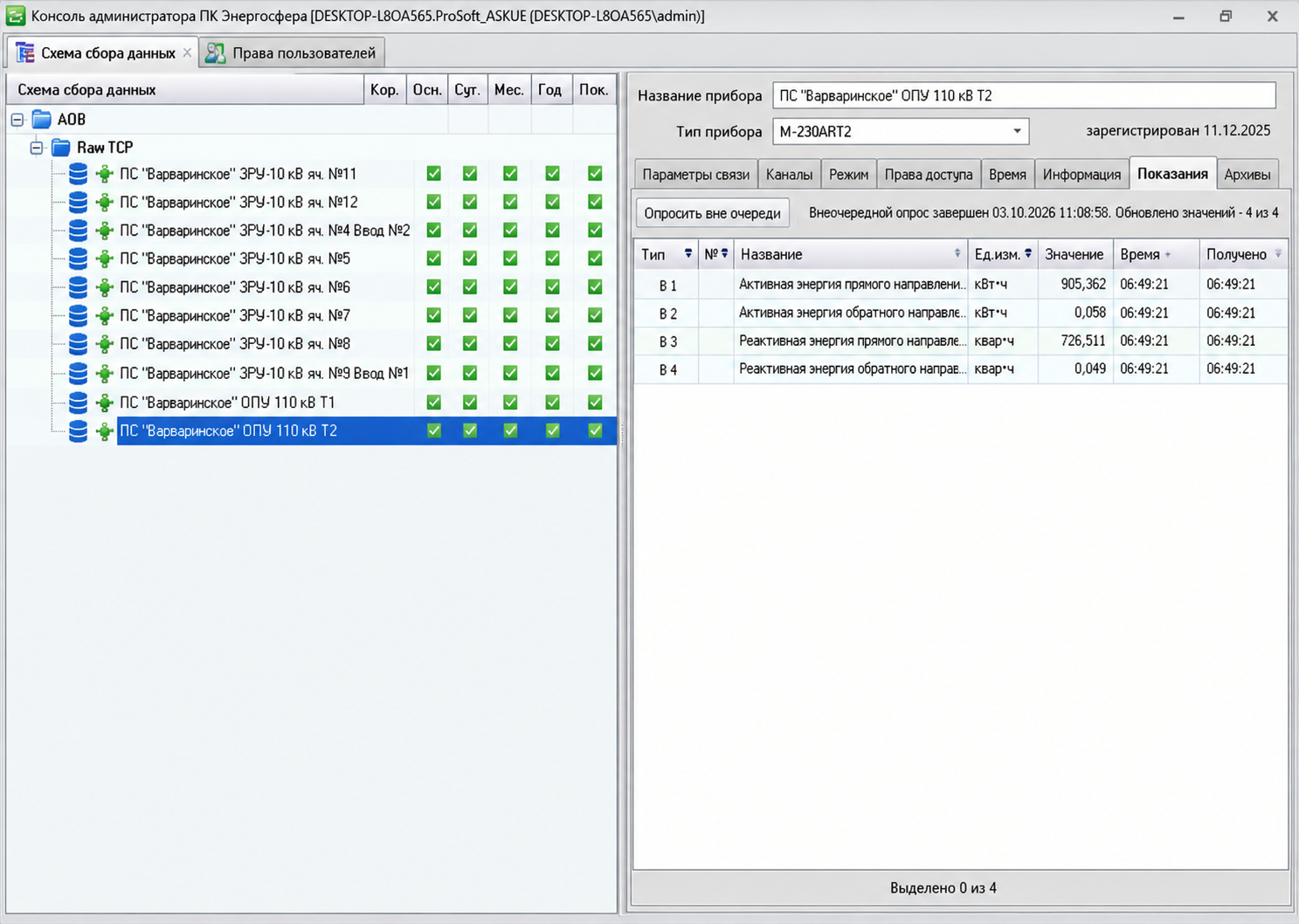

Интерфейс системы АСКУЭ ТОО «Варваринское» с отображением точек учета и показаний электроэнергии Конфигуратор электросчётчиков «Меркурий» с отображением мгновенных значений электроэнергии и векторных диаграмм Интерфейс АСКУЭ ТОО «Варваринское» с графиками потребления активной и реактивной электроэнергии по вводам 110 и 10 кВ Редактор расчетных схем АСКУЭ ТОО «Варваринское» с отображением структуры точек учета, электросчетчиков и измерительных параметров

Техническое задание, технический проект и программа опытно-промышленных испытаний АСКУЭ ТОО «Варваринское» разработаны и согласованы с АО «KEGOC». Система успешно сдана в промышленную эксплуатацию в АО «KEGOC».
